A seleção correta de uma válvula industrial é decisiva para a segurança, eficiência operacional e vida útil do sistema. Uma escolha inadequada pode gerar perdas de carga excessivas, cavitação, vazamentos, falhas prematuras e até riscos operacionais.
Neste artigo, você verá os principais tipos de válvulas industriais e os critérios técnicos essenciais para especificação correta.
🔹 1. Válvula de Gaveta (Gate Valve)
4
✔ Aplicação
Indicada para bloqueio total do fluxo (on/off).
✔ Características Técnicas
- Baixa perda de carga quando totalmente aberta
- Não recomendada para controle de vazão
- Operação lenta
- Ideal para grandes diâmetros
✔ Usada em:
- Linhas de água
- Óleo e gás
- Vapor de baixa pressão
🔹 2. Válvula Globo (Globe Valve)
4
✔ Aplicação
Indicada para controle e regulagem de fluxo.
✔ Características Técnicas
- Excelente controle de vazão
- Maior perda de carga
- Boa vedação
- Ideal para aplicações que exigem ajuste fino
✔ Usada em:
- Vapor
- Sistemas térmicos
- Processos industriais controlados

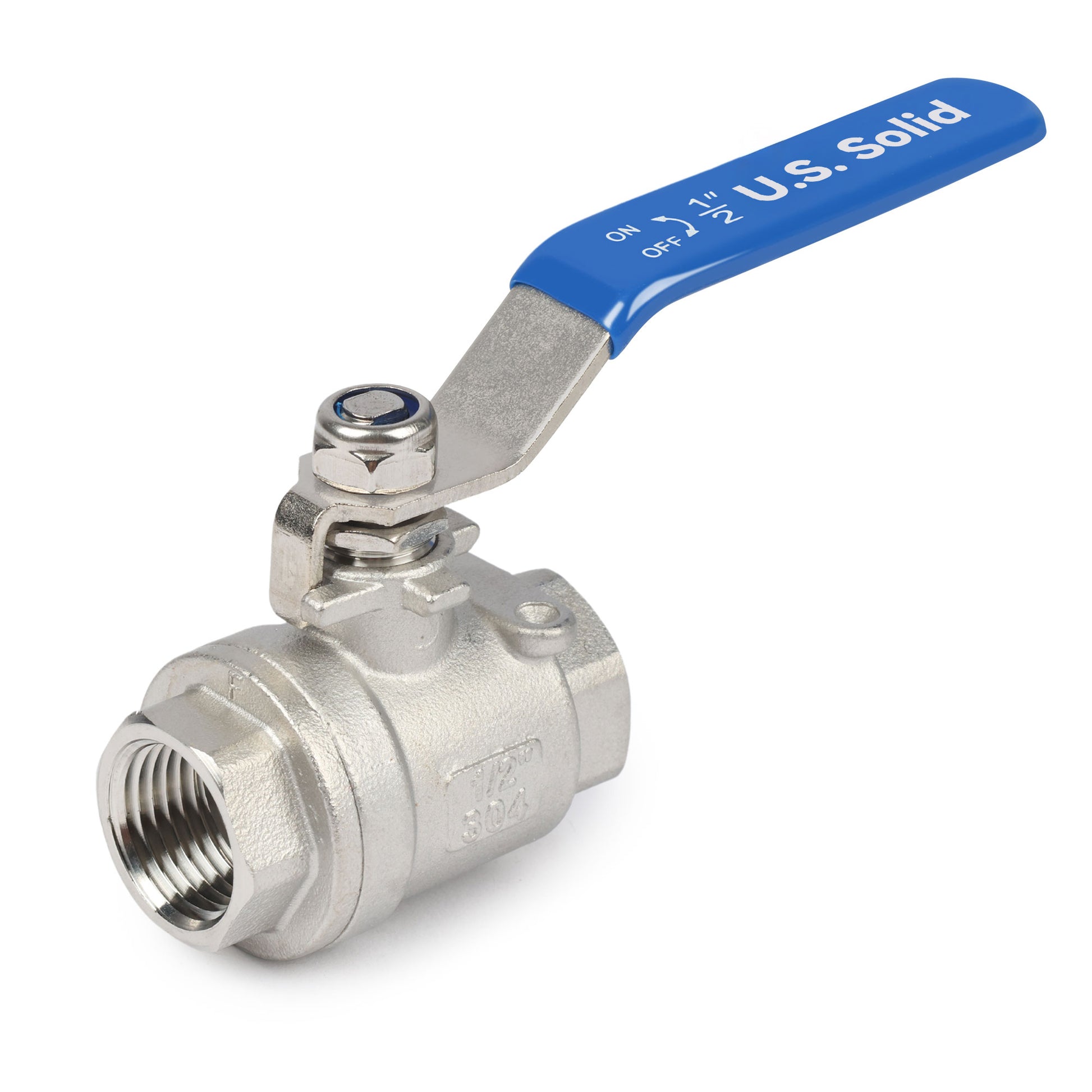

🔹 3. Válvula de Esfera (Ball Valve)
4
✔ Aplicação
Bloqueio rápido com ¼ de volta.
✔ Características Técnicas
- Abertura e fechamento rápidos
- Excelente vedação
- Baixa manutenção
- Pode operar em alta pressão
✔ Usada em:
- Gases
- Sistemas hidráulicos
- Indústrias químicas

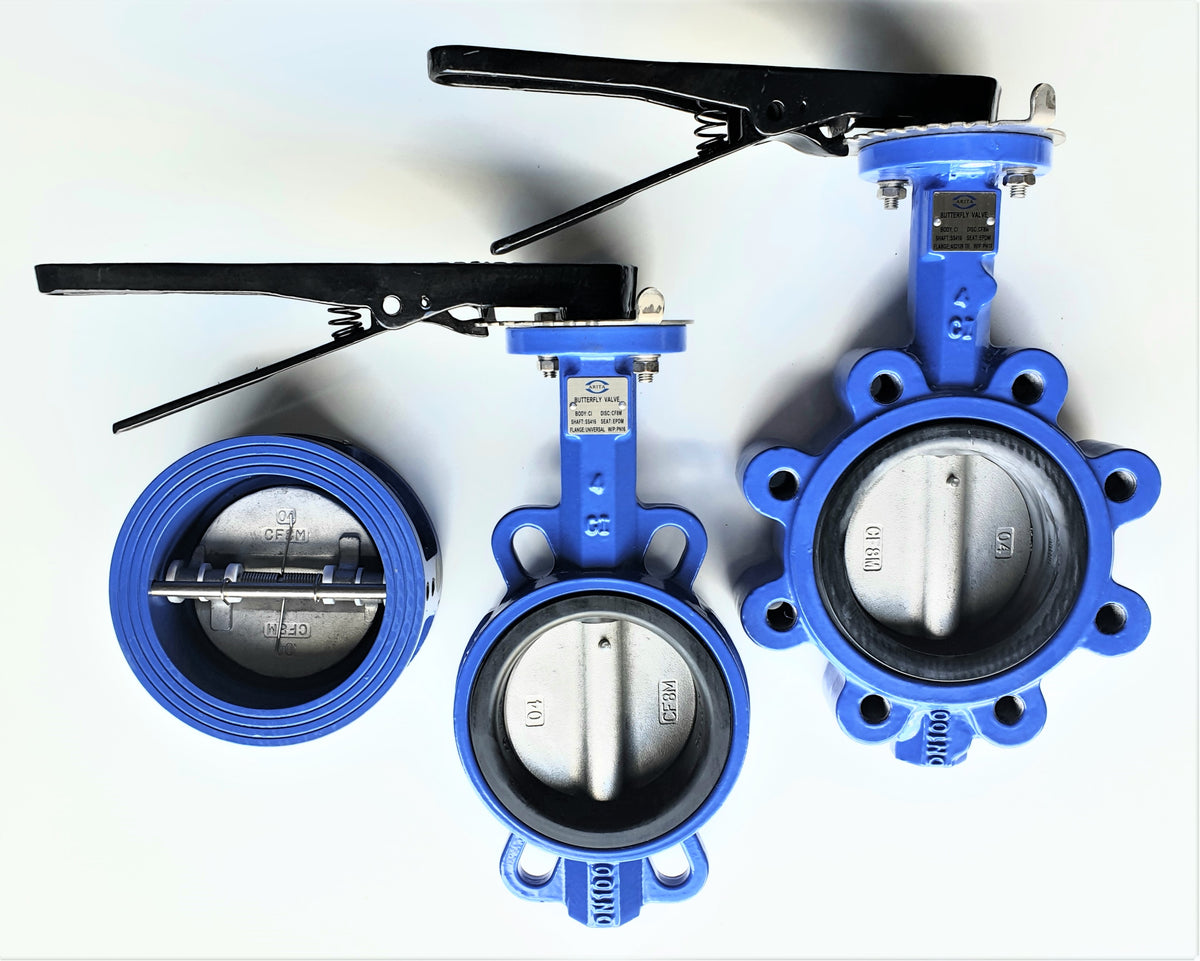

🔹 4. Válvula Borboleta (Butterfly Valve)
4
✔ Aplicação
Controle ou bloqueio em grandes diâmetros.
✔ Características Técnicas
- Compacta e leve
- Custo reduzido
- Boa para grandes vazões
- Pode ser manual ou automatizada
✔ Usada em:
- Tratamento de água
- HVAC
- Indústrias alimentícias
🔹 5. Válvula de Retenção (Check Valve)
4
✔ Aplicação
Impede o retorno do fluxo.
✔ Características Técnicas
- Funcionamento automático
- Protege bombas e compressores
- Pode ser tipo portinhola, pistão ou disco
✔ Usada em:
- Sistemas de bombeamento
- Redes hidráulicas
- Processos industriais contínuos
Critérios Técnicos para Seleção Correta
A escolha da válvula deve considerar fatores técnicos críticos:
1️⃣ Tipo de Fluido
- Líquido, gás ou vapor
- Fluido corrosivo?
- Possui sólidos em suspensão?
- Viscosidade elevada?
👉 Define o material do corpo e da vedação (aço carbono, inox, ligas especiais).
2️⃣ Pressão e Temperatura de Operação
- Classe de pressão (ANSI, PN)
- Temperatura máxima e mínima
👉 Impacta diretamente na classe da válvula e material interno.
3️⃣ Função no Sistema
- Bloqueio total?
- Controle proporcional?
- Proteção contra retorno?
👉 Determina o tipo construtivo ideal.
4️⃣ Perda de Carga Permitida
Em sistemas críticos, a perda de carga influencia consumo energético e eficiência.
- Válvulas de gaveta → baixa perda
- Globo → maior perda
- Borboleta → intermediária
5️⃣ Tipo de Acionamento
- Manual
- Elétrico
- Pneumático
- Hidráulico
👉 Avaliar necessidade de automação e tempo de resposta.
6️⃣ Normas e Certificações
Verificar conformidade com:
- API
- ASME
- ISO
- ABNT
Em áreas classificadas, considerar requisitos para atmosferas explosivas.
Erros Comuns na Especificação
- Escolher válvula de gaveta para controle de vazão
- Ignorar compatibilidade química
- Subdimensionar classe de pressão
- Não considerar golpe de aríete
- Desconsiderar manutenção futura
Conclusão
A seleção correta de válvulas industriais exige análise técnica detalhada. Não se trata apenas de escolher “o tipo mais comum”, mas de avaliar:
✔ Função
✔ Fluido
✔ Pressão e temperatura
✔ Eficiência energética
✔ Normas aplicáveis
Uma especificação adequada reduz custos operacionais, aumenta a segurança e prolonga a vida útil do sistema.
