A inspeção em áreas classificadas exige critérios rigorosos de segurança, precisão metrológica e conformidade normativa. Ambientes com presença potencial de gases inflamáveis, vapores ou névoas combustíveis demandam instrumentos específicos, projetados para evitar qualquer fonte de ignição.
Neste artigo técnico você encontrará:
- Conceito e classificação de áreas classificadas
- Requisitos normativos aplicáveis
- Instrumentos essenciais para inspeção e controle
- Critérios técnicos de seleção
- Boas práticas operacionais
O que são Áreas Classificadas?
Áreas classificadas são locais onde pode ocorrer a formação de atmosfera explosiva devido à presença de substâncias inflamáveis.
A classificação segue as normas da série IEC 60079, adotadas no Brasil pela ABNT, com certificação supervisionada pelo INMETRO.
Classificação por zonas (gases e vapores)
- Zona 0 – Presença contínua ou por longos períodos
- Zona 1 – Presença provável em operação normal
- Zona 2 – Presença eventual e por curto período
Cada zona exige tipo de proteção específico (Ex i, Ex d, Ex e, entre outros), além da compatibilidade com grupo de gás e classe de temperatura.
Instrumentos Técnicos Essenciais para Inspeção
A inspeção em áreas classificadas envolve medições físicas e químicas que impactam diretamente na segurança do processo. Abaixo estão os principais instrumentos utilizados para controle técnico nesses ambientes.
1. Medidor de Condutividade Digital 1152 + Sonda + Aterramento
Função técnica
A medição da condutividade elétrica de líquidos inflamáveis é essencial para controle de risco eletrostático durante:
- Transferência de combustíveis
- Carregamento de caminhões-tanque
- Operações de bombeamento
- Processos de mistura
Importância na segurança
Combustíveis com baixa condutividade tendem a acumular carga eletrostática. Se não houver dissipação adequada, pode ocorrer descarga elétrica capaz de gerar ignição.
O uso de medidor com sonda apropriada e sistema de aterramento permite:
- Verificação da capacidade de dissipação de carga
- Avaliação da necessidade de aditivos antiestáticos
- Conformidade com especificações técnicas de combustível
Aplicação típica: refinarias, terminais de distribuição, indústrias petroquímicas.
2. Condutivímetro e Phmetro Milwaukee MW180 MAX
Função técnica
Instrumento para análise físico-química de líquidos, permitindo medições precisas de:
- pH
- Condutividade elétrica
Relevância em áreas classificadas
Em ambientes industriais com solventes, combustíveis e reagentes químicos, o controle de parâmetros como pH e condutividade influência:
- Estabilidade química do produto
- Corrosividade do fluido
- Integridade de tanques e tubulações
- Segurança operacional
Alterações nesses parâmetros podem indicar contaminação, degradação do produto ou risco de reação indesejada.
Aplicação típica: laboratórios industriais, controle de qualidade de fluidos, análise de água de processo.

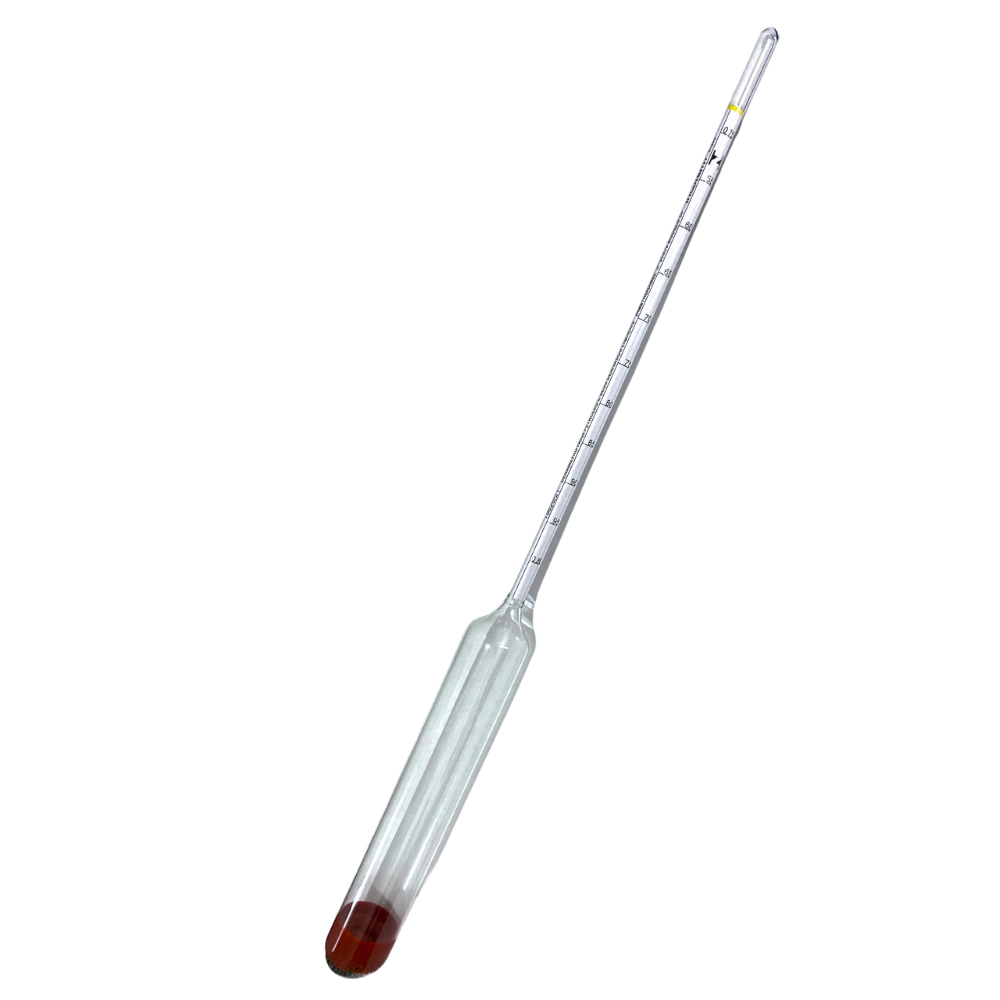

3. Densímetro Portátil
Função técnica
O densímetro portátil é utilizado para medir:
- Densidade
- Gravidade específica
- Correlação com teor energético do combustível
Importância para inspeção
A densidade é um parâmetro crítico para:
- Verificação de conformidade do combustível
- Identificação de adulteração
- Controle fiscal e técnico
- Correção volumétrica em função da temperatura
Em áreas classificadas, o equipamento deve possuir proteção adequada para evitar geração de faísca ou aquecimento excessivo.
Aplicação típica:
- Terminais de combustíveis
- Bases de distribuição
- Inspeção em campo

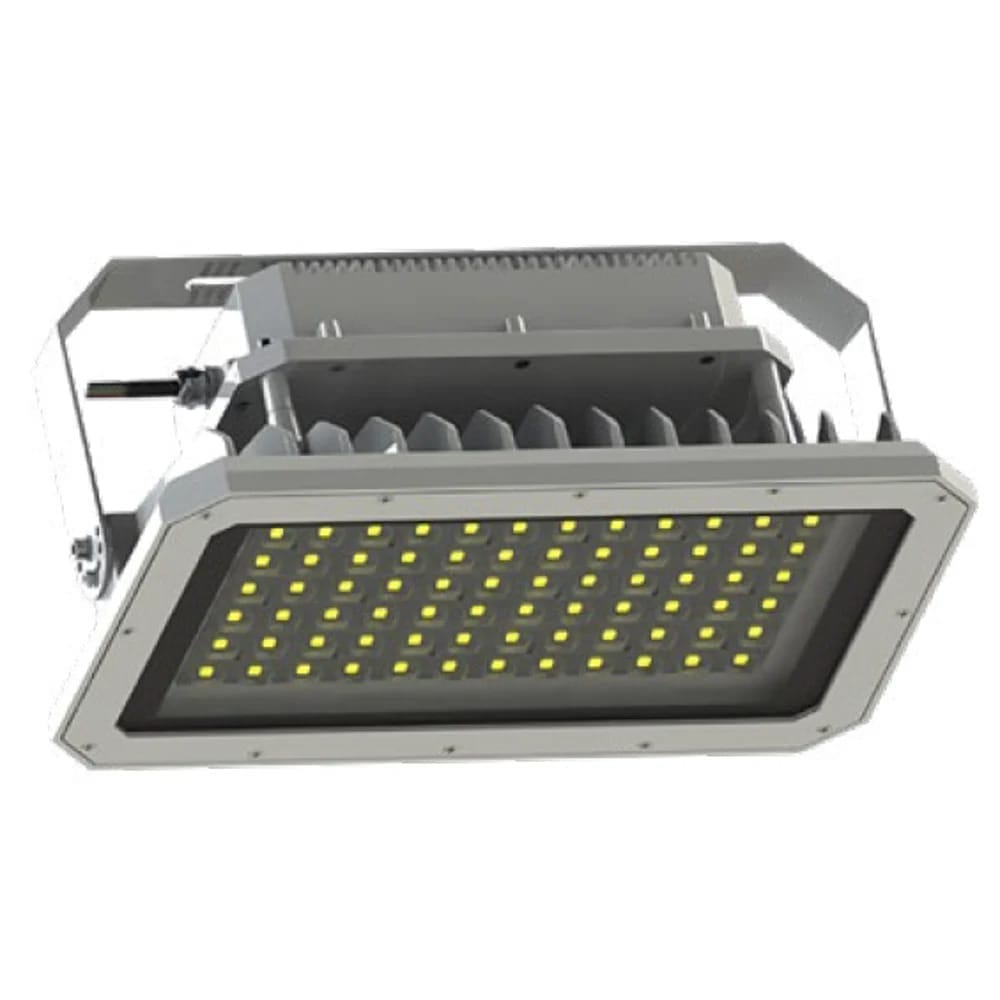

4. Luminária LED EX 5.000K IP66
Função técnica
A iluminação em área classificada deve:
- Não gerar centelhamento
- Limitar temperatura superficial
- Suportar ambiente agressivo
- Garantir visibilidade adequada para inspeção
Especificações relevantes
- Fluxo luminoso elevado (9.455 lumens)
- Temperatura de cor 5.000K (ideal para inspeção técnica)
- Grau de proteção IP66 (resistência a poeira e jatos d’água)
Iluminação adequada reduz falhas de inspeção visual, melhora a segurança do operador e aumenta a confiabilidade da manutenção.
Aplicação típica:
- Plataformas offshore
- Refinarias
- Indústrias químicas
- Ambientes com presença de névoa inflamável
Critérios Técnicos na Seleção de Instrumentos para Áreas Classificadas
Ao selecionar instrumentos para inspeção técnica, devem ser avaliados:
1. Certificação Ex adequada à zona
- Compatibilidade com Zona 0, 1 ou 2
- Tipo de proteção (Ex i, Ex d, etc.)
2. Grupo de gás
- IIA, IIB ou IIC
3. Classe de temperatura
- T1 a T6
4. Rastreabilidade metrológica
- Calibração periódica
- Certificado de calibração válido
5. Robustez mecânica
- Grau de proteção IP
- Resistência a impacto
- Compatibilidade química com o ambiente
Boas Práticas de Inspeção em Atmosfera Explosiva
- Realizar análise preliminar de risco
- Conferir integridade física do equipamento antes do uso
- Garantir aterramento adequado
- Manter registros de calibração atualizados
- Seguir procedimentos internos e normativos
Conclusão
A inspeção em áreas classificadas exige abordagem técnica, instrumentos adequados e conformidade normativa rigorosa.
Medições de condutividade, pH, densidade e a garantia de iluminação segura são fatores críticos para:
- Redução de risco de ignição
- Controle de qualidade de combustíveis
- Segurança operacional
- Conformidade regulatória
A escolha correta dos instrumentos técnicos adequados ao ambiente classificado é parte fundamental de qualquer programa de integridade e segurança industrial.
